一、应用背景

近年来，随着网络带宽、计算机处理能力和存储容量的迅速提高，以及各种视频信息处理技术的出现，全程数字化、网络化的视频监控系统优势愈发明显，其高度的开放性、集成性和灵活性为视频监控系统和设备的整体性能提升创造了必要的条件，此时的信号传输设备主要是以网络交换机为核心的各类网络信号传输设备，那么如何选择这些网络传输设备呢？

二、需求分析

如何解决网络监控信号传输与设备供电的问题，实现高速网络信号的有效联通以及网络信号和电源的快速连接，构建既简单，但规模更大、功能更强的安防网络系统，并进一步降低施工成本，是当前网络监控传输亟待解决的问题。

工业环网交换机将终端设备远程接入网络的低成本高稳定性方案，该系列产品具有良好的电磁兼容性及防震动防冲击能力，采用FPGA和CPLD动态重构及重复编程技术，具有高稳定性和高可靠性。采用独特的扩展工业级设计与工艺，适合于各种恶劣环境及野外应用。

>

三、解决方案

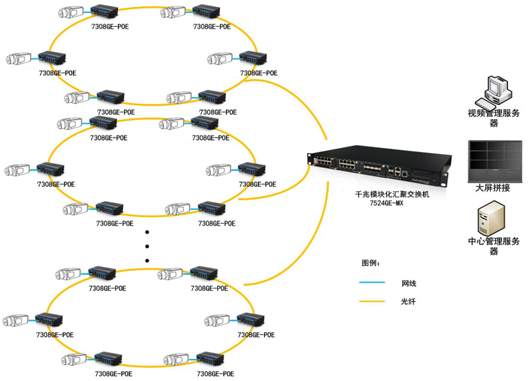

摄像机接入8口环网交换机作为接入，接入交换机与接入交换机，接入交换机与汇聚交换机，通过环形网络进行连接，可通过光纤或网线进行环网。

四、方案特点

1、工业等级，系统工作稳定可靠

工业等级接入设备具备-40℃～75℃高低温适应能力以及快速环网备份能力，大大提高和优化了室外智能终端的接入能力，提高了整个系统工作的稳定性和可靠性。

2、支持环网拓扑架构

环网交换机支持基于IEC62439的环网介质冗余协议，在系统组网方面可采用环网接口，当链路某个节点出现故障，整个系统不受影响，保障其系统稳定运行。

3、大带宽、高缓存，满足网络高清视频信号实时传输

在网络拓扑的设计上以及交换机的选型方面，都充分考虑网络高清视频传输大带宽、高码流的需要，比如在接入层交换机的选项方面，采用的是“网电速联”接入交换机产品，其上联端口采用是千兆带宽设计，足以满足下联端口的摄像机信号传输。

4、支持WEB管理

该系统解决方案，交换机具有管理功能，可在远程对交换机进行管理，包括对端口的检测、故障检测、流量控制等功能设置。

五、推荐产品

7524GE-MX

24个千兆光电混合口+2千兆光2千兆电口

2层WEB网络管理

4级静电防护

7308GE-POE

8个千兆PoE电口+4千兆光口

支持快速环网、支持WEB二层网管

工业三级设计，支持-40℃~+75℃工作环境

6KV防雷、8KV防静电
