以太网端口

下联端口

4*10/100/1000 Base-T PoE+ RJ-45 (Auto-MDI/MDI-X)

8*10/100/1000 Base-T PoE+ RJ-45 (Auto-MDI/MDI-X)

上联端口

2*1000Base-X SFP

4*1000Base-X SFP

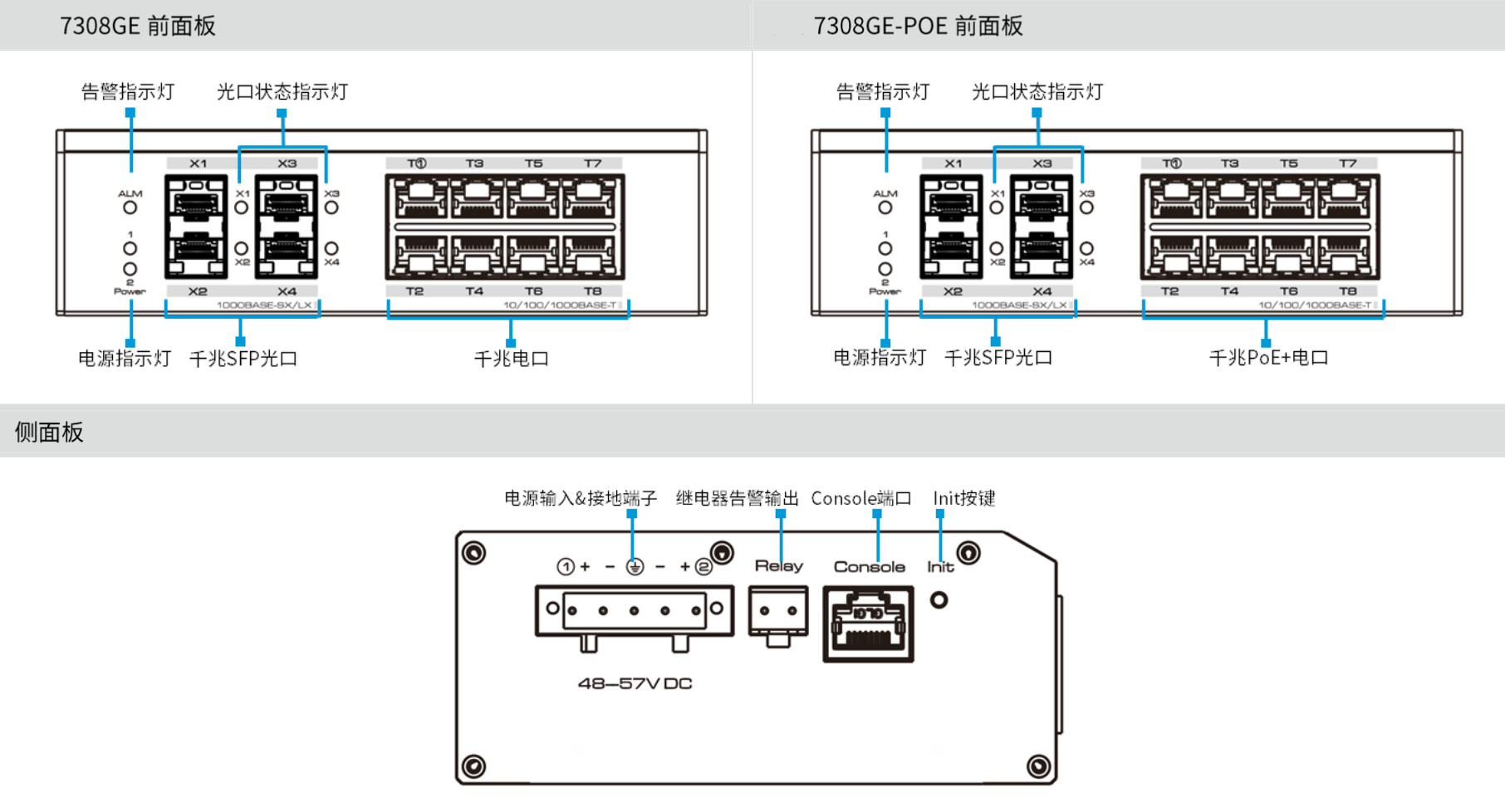

管理端口

1*RS-232串行Console口(115200,8,N,1)，1*Relay 继电器告警端口

LED指示灯

2*电源指示灯
1* 继电报警指示灯
2*光口指示灯
4*网口链路指示灯
4*网口PoE指示灯
1* 快速环网指示灯

2*电源指示灯
1* 继电报警指示灯
4*光口指示灯
8*网口链路指示灯
8*网口PoE指示灯

复位按键

短按：设备重启，长按5s以上：设备恢复出厂设置

拨码开关

默认模式：无环网
环网模式：使能光口X1和X2组成的快速环网

无

输入电压

48~57V DC

功耗

≤20W (满载功耗，不含 PoE)

≤30W (满载功耗，不含 PoE)

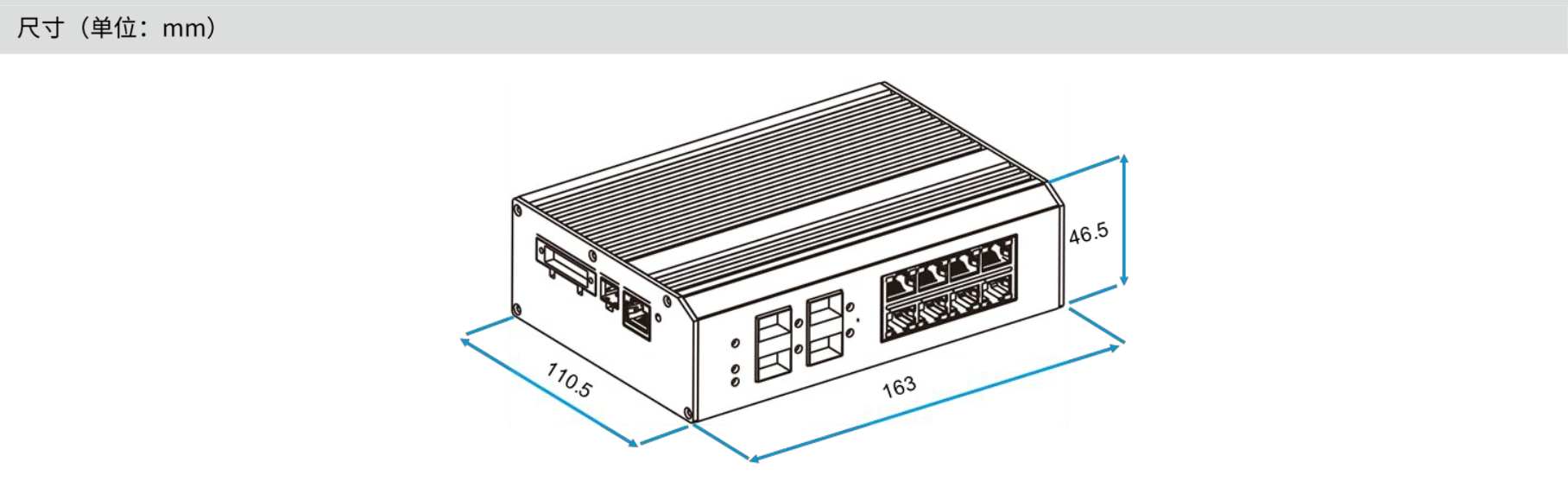

机器尺寸(长*宽*高)

163mm*110.5mm*46.5mm

材质

金属外壳

安装方式

支持导轨/桌面式/壁挂式

交换属性

网络标准

IEEE 802.3，IEEE 802.3u，IEEE 802.3ab，IEEE 802.3z，IEEE 8023x，IEEE 802.3ad, IEEE 802.1Q，IEEE 802.1p，IEEE 802.1D，IEEE 802.1X

交换方式

存储转发

缓存

4Mbit

MAC地址表

8k

交换容量

12Gbps/无拥塞

24Gbps/无拥塞

包转发率

8.9Mpps

17.9Mpps

巨型帧

10k bytes

工作环境

浪涌

6kV，标准：IEC6000-4-5

静电防护

6kv接触放电，8kV空气放电，标准：IEC61000-4-2

8kv接触放电，15kV空气放电，标准：IEC61000-4-2

工作温度

-40℃~75℃

存储温度

-40℃~85℃

工作湿度

5%~95%（无凝结）

PoE

PoE标准

IEEE 802.3af/at (PSE)

供电方式

末端跨接法

供电线序

1/2(+)，3/6(-)

PoE输出电压

44~57V DC

PoE功率

1端口最大60W，其它3端口每端口最大30W

1端口最大60W，其它7端口每端口最大30W

软件规格

端口管理

支持端口启动和禁用
支持端口速率设置
支持端口全双工模式
支持 IEEE802.3x 流量控制
支持巨型帧
支持端口名称修改

VLAN

支持4K个 VLAN
支持基于802.1Q 协议的VLAN，支持基于端口的VLAN，支持基于MAC地址的VLAN，支持基于协议的VLAN
支持语音设备VLAN 配置
支持私有VLAN 配置
支持 GVRP
支持 QINGQ

QoS

支持QoS 拥塞管理
支持8个优先级队列
支持端口队列调度 (SP、WRR)
支持 802.1p 优先级

组播管理

支持IGMP Snooping V1/V2

PoE管理

支持电源总功率控制
支持PoE 开启关闭
支持单端口最大功率输出配置
支持端口输出优先级配置

继电报警

端口链路异常报警
PoE异常报警

安全特性

支持IP、MAC、端口、VLAN的组合绑定
支持MAC地址自动学习、老化和过滤
支持端口隔离、端口限速
支持 STP/RSTP
支持 Fast-Ring 快速环网
支持5组链路聚合
支持 ERPS
支持 LLDP
支持 RADIUS 认证
支持802.1X 认证

系统管理和维护

支持WEB管理、CLI 配置
支持FTP/TFTP/HTTP 加载升级
支持流量统计
支持 MAC 地址表查询
支持IP 地址，DNS 服务器修改
支持用戶名及密码修改
支持历史记录，日志管理
支持系统配置备份
支持设备定时重启
支持恢复出厂设置

L2管理

支持静态ARP添加，删除，老化时间提升/检查
支持静态 NDAdd，删除，老化时间提升/检查
支持 DHCP 客戶端，服务器
支持中继转发器，DHCP 监听

交换机

1台

电源适配器（可选）

1台

安装配件

1套

用户书册

1份
