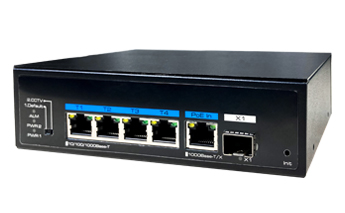

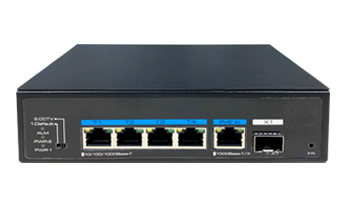

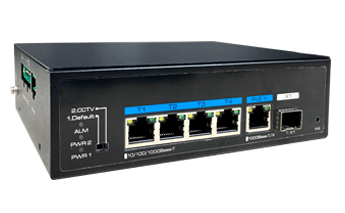

型号

UTP6306TS-PSD-PDD

硬件规格

下联端口

4*10/100/1000BASE-T PoE++ RJ-45 (Auto-MDI/MDI-X)

上联端口

1*10/100/1000BASE-T RJ-45 (支持最大90W PoE++电源输入)
1*1000BASE-X SFP

管理端口

1*Relay

拨码开关

CCTV：下联端口速率降为10M，最远传输距离延长至250米

LED 指示灯

2*PWR，电源指示灯
1*光端口状态指示灯
1*ALM，告警指示灯

机器尺寸(宽*深*高)

160mm*110mm*44mm

设备净重

0.59kg

输入电压

PoE：IEEE802.3af/at/bt标准，最大90W
电源1(主)：48~57V DC，电源2(备)：48~57V DC

功耗

≤130W (满载功耗，包含 PoE)

材质

金属外壳

安装方式

导轨/桌面/壁挂式

交换属性

网络标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.1D、 IEEE 802.3af、IEEE 802.3at、IEEE 802.3bt

交换方式

存储转发

MAC 地址表

2k，支持自主学习

交换容量

12Gbps/无拥塞

包转发率

8.928Mpps

端口缓存

1MB

巨型帧

9716 Bytes

PoE

PoE 标准

IEEE 802.3af/at/bt (PD&PSE)

供电方式

末端跨接法

供电线序

3/6/4/5(+)，1/2/7/8(-)

PoE 功率

单端口最大功率 90W，整机最大功率 75W (PoE电源输入)，整机最大功率 120W (DC输入)

继电报警

继电报警

支持电源断电报警

工作环境

ESD

IEC61000-4-2，等级3：士6kV 接触放电；士8kV 空气放电

Surge

IEC61000-4-5，共模 6kV

工作环境

-20℃~65℃，5%~95% (无凝结)

存储环境

-40℃~85℃，5%~95% (无凝结)

认证

认证

CE，FCC
