硬件规格

以太网端口

4*10/100/1000Base-T PoE++ RJ-45
4*10/100/1000Base-T PoE+ RJ-45
2*1G/2.5G 或10GBase-X SFP+
2*1G/2.5GBase-X SFP

管理端口

1*RJ-45 Console
1*RS485
1*继电器告警端口

串口

RS-485信号：D+，D-

检验位：None，Even，Odd，Space，Mark

数据位：5，6，7，8bit

停止位：1，1.5，2bit

波特率：300~115200bps

负载能力：RS-485端支持32点轮询环境(可定制 128 点)

方向控制：RS-485采用数据流向自动控制技术

USB端口

USB3.0 (向下兼容USB2.0)

复位按键

短按：设备重启，长按5s 以上：设备恢复出厂设置

LED灯

2*电源指示灯，1*告警指示灯，2*万兆SPF+口指示灯，2*千兆SPF 口指示灯

网线

Cat5以上

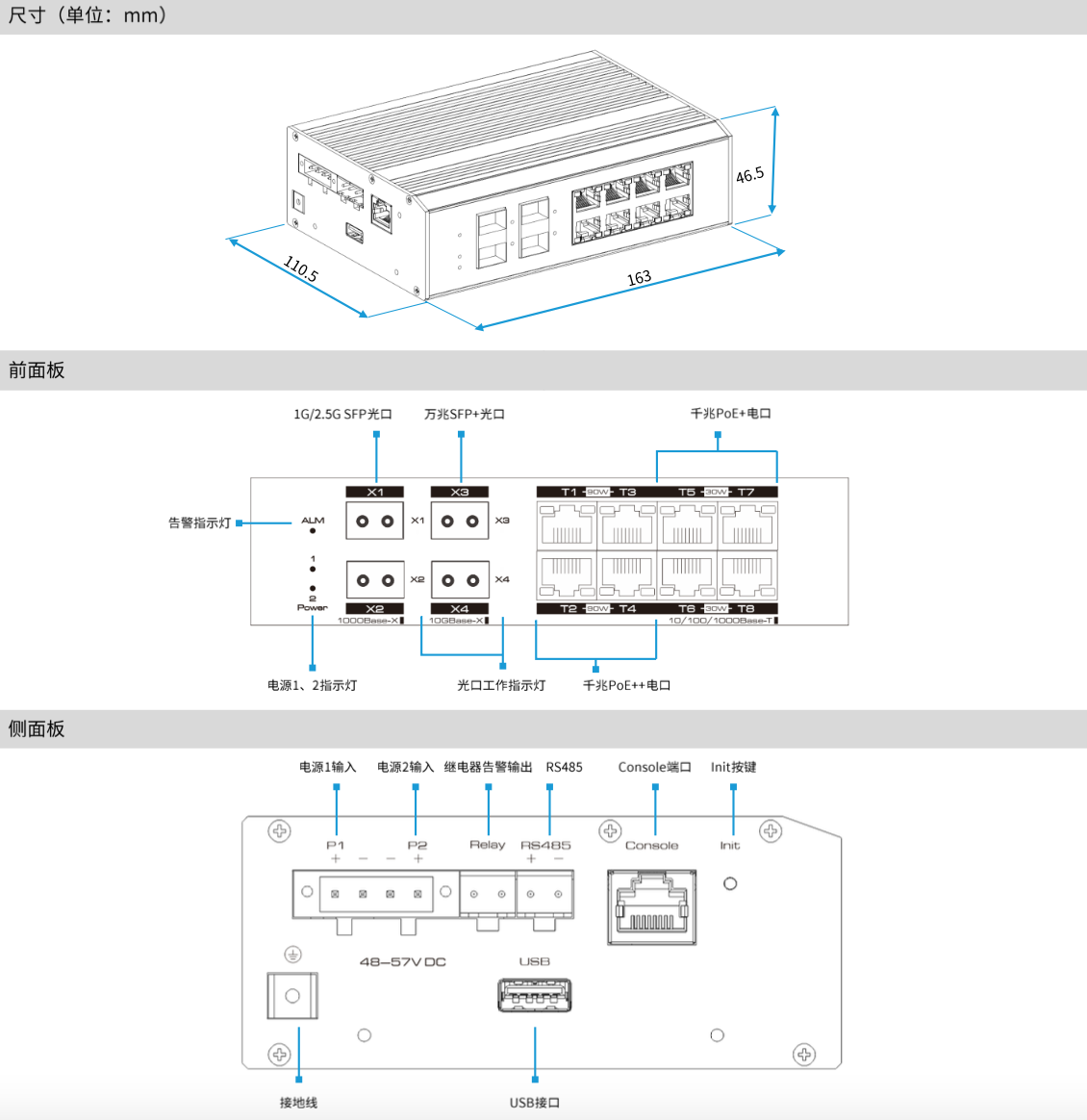

机器尺寸(长*宽*高)

163mm*110.5mm*46.5mm

设备净重

0.82kg

输入电压

支持冗余电源，电源1 (主)：48~57V DC，电源 2 (备)：48~57V DC

功耗

≤370W (满载功耗，含 PoE)

安装方式

导轨/桌面/壁挂式

材质

金属外壳

交换属性

交换方式

存储转发

交换容量

66Gbps /无阻塞

包转发率

49.1 Mpps

MAC地址表

16k，支持自主学习

端口缓存

1Mbit

巨型帧

9kB

PoE

设备类别

PoE供电设备(PSE)

PoE标准

IEEE 802.3af/at/bt

供电方式

末端跨接法

供电线序

1~4端口：3/6/4/5 (+)，1/2/7/8 (-)；5~8端口：1/2 (+)，3/6 (-)

PoE功率

1~4端口：单口最大功率90W，5~8端口：单口最大功率30W，整机最大功率360W

环境

浪涌

电源端：4kV，数据端口：6kV，标准：IEC 61000-4-5

静电防护

接触放电：6kV，空气放电：8kV，标准：IEC 61000-4-2

工作环境

温度：-40℃~75℃，湿度：5%~95% (无凝结)

存储环境

温度：-40℃~85℃，湿度：5%~95% (无凝结)

软件规格

端口管理

支持端口启动和禁用

支持端口速率设置

支持端口全双工模式

支持IEEE 802.3x 流量控制

支持巨型帧

支持端口名称修改

VLAN

支持4K个VLAN

支持基于802.1Q协议的 VLAN

支持基于端口的VLAN

Qos

支QoS拥塞管理

支持8个优先级队列

支持端口队列调度WRR

支持802.1p和DSCP 优先级

组播管理

支持IGMP Snooping

PoE管理

支持PoE最大供电功率设置

支持PoE开关

支持PoE单端口功率配置和端口输出优先级电源断电报

继电报警

电源断电报警
端口链路异常报警
PoE异常报警

安全特性

支持IP、MAC、端口、VLAN的组合绑定

支持MAC地址自动学习、老化和过滤

支持端口隔离、端口限速

支持STP/RSTP/MSTP

支持Fast Ring 快速环网

支持5组最大8端口的链路聚合

支持G.8032.v2 ERPS

支持RADIUS认证

支持802.1X认证

DMS (Dashboard Management System)

支持网络设备自动发现，网络拓扑自动生成

系统管理和维护

支持WEB管理、CLI配置

支持SNMP V1/V2/V3协议

支持FTP/TFTP/HTTP加载升级

支持流量统计

支持MAC地址表查询

支持IP地址，DNS服务器修改

支持用户名及密码修改

支持历史记录，日志管理

支持系统配置备份

支持设备定时重启

支持恢复出厂设置

交换机

1台

安装配件

1套

用戶手册

1份
